製品紹介

製品、部品や資材の保管、運搬にお使いください。

内折りたたみと外折りたたみで組み立て方が異なります。 組み立て方 (PDF)

共通ポイント

  • たたんだパレットは安定した状態で積み重ねて保管できます。
  • リフトのフォークが楽に入ります。
  • 吊上げ式はクレーンも使えます。
  • 吊上げ式は吊上げ時に吊上げ時も同じ最大積載質量でお使いいただけます。
  • 耐久性に優れたドブメッキ仕上
  • 特注サイズはご相談ください。 (最低ロット:100台)

かご型パレット 折畳み積み重ね

注意

  • 移動、吊上げ、積み重ねに際してはゲートを上下とも閉めてください。 また、下段ゲートは荷物の出し入れ時も閉めたままにしてください。
  • キャスター付は積み重ね時、最大積載量が250kgになります。
  • キャスター付を積み重ねるときは、あらかじめ上に載せるパレットのキャスターのストッパーをすべて解除し、自在車の向きを固定車に合わせてください。 (下のパレットに干渉することがあります。)
  • キャスター付の移動は必ず人力で速度4km/h以下で行ってください。 (車両等での牽引はできません。)
  • キャスター付を移動しないときは、ストッパーをかけてください。 ストッパーは簡易的なものですので傾斜地では利用できません。 また、経年変化等により劣化しますので使用前に点検してください。
  • 吊りワイヤ/チェーンは2m以上のものを使用し、吊り角度60°以下で吊り上げてください。
  • 吊上げはフックまたはシャックルをオレンジ色の吊上げポイント(∩部)に4点掛けしてください。 (2点吊りは絶対にしないでください。) ※吊上げ式以外は吊作業ができません。

かご型パレット ∩部

適用フック寸法

吊上げ式かご型パレット 揺動試験

積載量:1,125kg
振り幅:約3m
振り回数:往復100回
<結果>
若干の変形はあったが実用上支障なし。(折り畳みも良好)

製品一覧

吊上げ式 L型/S型

製品画像
  • 標準サイズの吊上げ式
  • 内折たたみ
● 吊上げ式 L型
● 吊上げ式 S型

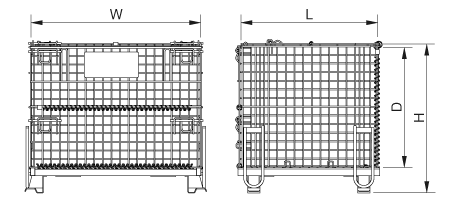

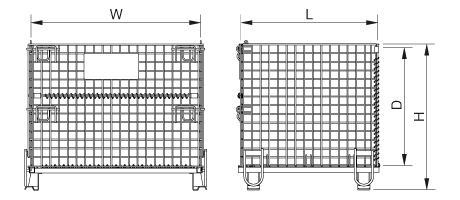

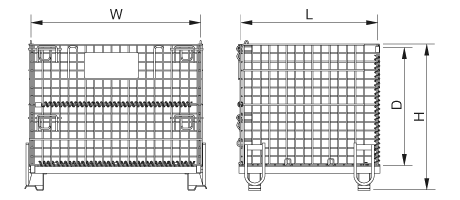

吊上げ式かご型パレット S型/L型 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式 L型PM-LP1,200×1,000×900×72050×5090041292
吊上げ式 S型PM-SP1,000×810×850×67050×5090041272

※納期がかかる場合がありますので予めお問い合わせください。

吊上げ式 L型/S型 キャスター付

製品画像
  • キャスター:φ150、ストッパー付
  • 積載時も積み重ねられます。
  • 内折たたみ
● 吊上げ式 L型 キャスター付
● 吊上げ式 S型 キャスター付

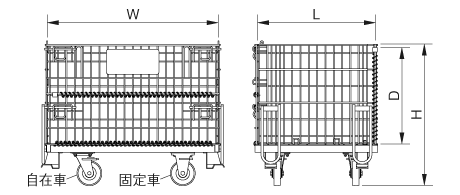

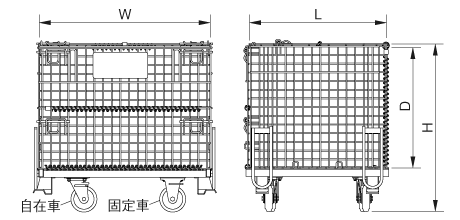

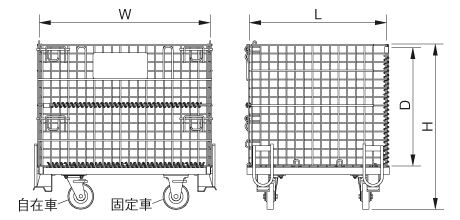

吊上げ式かご型パレット S型/L型 キャスター付 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式 L型
キャスター付
PM-LPC1,200×1,000×1,003×720 *50×5050026102
吊上げ式 S型
キャスター付
PM-SPC1,000×810×953×670 *50×505002687

* キャスター付は積み重ね時、上段のキャスターが入るため有効深さhは100mm程浅くなります。
※納期がかかる場合がありますので予めお問い合わせください。
※固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

吊上げ式 L型/S型 フタ付

製品画像
  • 2つ折フタ付
  • 積載時もフタを閉めたまま積み重ねられます。
  • 内折たたみ

キャスターを取り付ける場合の取付方・折り畳み時注意点 (PDF)

● 吊上げ式 L型 フタ付
● 吊上げ式 S型 フタ付

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式 L型
フタ付
PM-LPT21,200×1,000×900×72050×50900410109
吊上げ式 S型
フタ付
PM-SPT21,000×810×850×67050×5090041086

※納期がかかる場合がありますので予めお問い合わせください。

吊上げ式 L型/S型 フタ付キャスター付

製品画像
  • キャスター:φ150、ストッパー付
  • 2つ折フタ付
  • 内折たたみ

※積載時は積み重ねられません。

● 吊上げ式 L型 フタ付キャスター付
● 吊上げ式 S型 フタ付キャスター付

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式 L型
フタ付
キャスター付
PM-LPT2C1,200×1,000×1,003×72050×50500-6119
吊上げ式 S型
フタ付
キャスター付
PM-SPT2C1,000×810×953×670 *50×50500-696

※納期がかかる場合がありますので予めお問い合わせください。
※固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

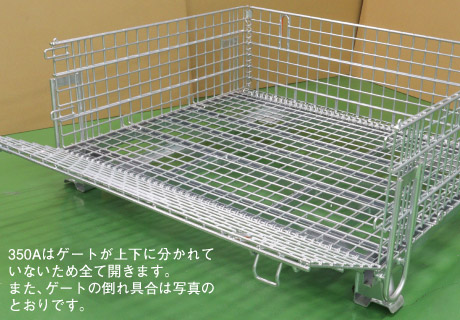

吊上げ式 L型350

新発売

製品画像
  • 標準サイズの吊上げ式
  • 内折たたみ
● 吊上げ式 L型350

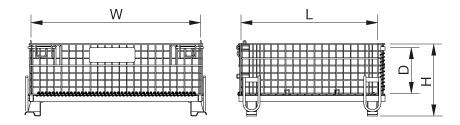

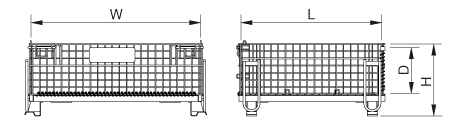

吊上げ式かご型パレット 350 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式L型
350
PM-LP・3501,200×1,000×500×35050×5090041269

※納期がかかる場合がありますので予めお問い合わせください。

吊上げ式 750型 キャスター付

製品画像
  • 間口800mmの工事用エレベーター対応
  • 床に黒い跡が付かないウレタンキャスター (φ150、ストッパー付)
  • 積載時も積み重ねられます。
  • 内折たたみ
● 吊上げ式 750型 キャスター付

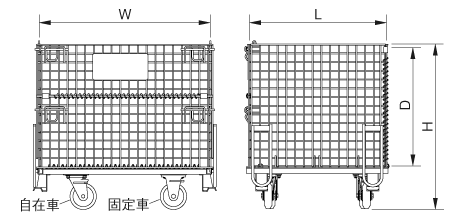

かご型パレット 750型 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
吊上げ式 750型
キャスター付
PM-750PCu1,050×700×850×570 *100×505002675

* キャスター付は積み重ね時、上段のキャスターが入るため有効深さhは100mm程浅くなります。
※納期がかかる場合がありますので予めお問い合わせください。
※固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

L型/S型

製品画像
  • 標準サイズのパレット
  • 外折たたみ

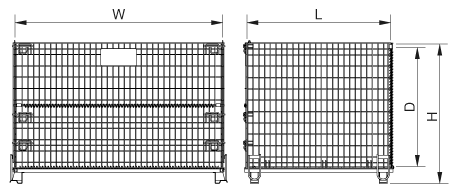

かご型パレット S型/L型寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
L型PM-L1,200×1,000×890×73050×502,00041280
S型PM-S1,000×800×840×68050×501,50041260

※納期がかかる場合がありますので予めお問い合わせください。

L型/S型 キャスター付

製品画像
  • 標準サイズのパレット
  • 外折たたみ
● L型 キャスター付
● S型 キャスター付

かご型パレット キャスター付 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
L型
キャスター付
PM-LC1,200×1,000×993×730 *50×505002692
S型
キャスター付
PM-SC1,000×800×943×680 *50×505002671

* キャスター付は積み重ね時、上段のキャスターが入るため有効深さhは100mm程浅くなります。
※納期がかかる場合がありますので予めお問い合わせください。
※固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

B型

製品画像
  • バリウェイトの保管に最適。 平積みで5×4×6=120個入ります。※注水状態で保管しないでください。
  • 外折たたみ
● B型

かご型パレット B型 寸法図

名称型式呼び寸法
W×L×H×h
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
B型PM-B1,860×1,300×1,240×1,080100×5030026125

※納期がかかる場合がありますので予めお問い合わせください。
