製品紹介

製品、部品や資材の保管、運搬にお使いください。

共通ポイント

  • クレーンやユニックでの吊上げが可能です。
  • 吊上げ時も同じ最大積載量でお使いいただけます。
  • 積載時、折畳時ともに安定した積み重ねができます。
  • リフトのフォークが楽に入ります。
  • 耐久性に優れたドブメッキ仕上
  • キャスター付のキャスターは床に跡が付かないφ150ウレタンキャスター(ストッパー付)

注意

  • 移動、吊上げ、積み重ね時はゲートを上下とも閉めてください。また、下段ゲートは荷物の出し入れ時も閉めたままにしてください。
  • キャスター付の移動は必ず人力で速度4km/h以下で行ってください。 (車両等での牽引はできません。)
  • キャスター付を移動しないときは、ストッパーをかけてください。ストッパーは簡易的なものですので傾斜地では利用できません。また、経年変化等により劣化しますので使用前に点検してください。
  • 吊上げはフックまたはシャックルを上部4隅のオレンジ色の吊上げポイント(∩部)に4点掛けしてください。(∩部以外に掛けたり、2点吊りは絶対にしないでください。)
  • 吊りワイヤ/チェーンは2m以上のものを使用し、吊り角度60°以下で吊上げてください。
  • 偏荷重で使用しないでください。

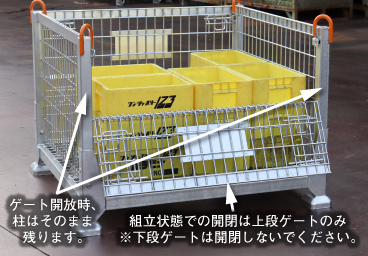

  • 組立状態での開閉は上段のゲートのみにしてください。
    ※強度が低下するため下段のゲートは開閉しないでください。
    ※ゲート開閉時、4隅の柱部分は直立したままです。

ボックスパレット ∩部

ボックスパレット ゲート注意

製品一覧

ボックスパレット350

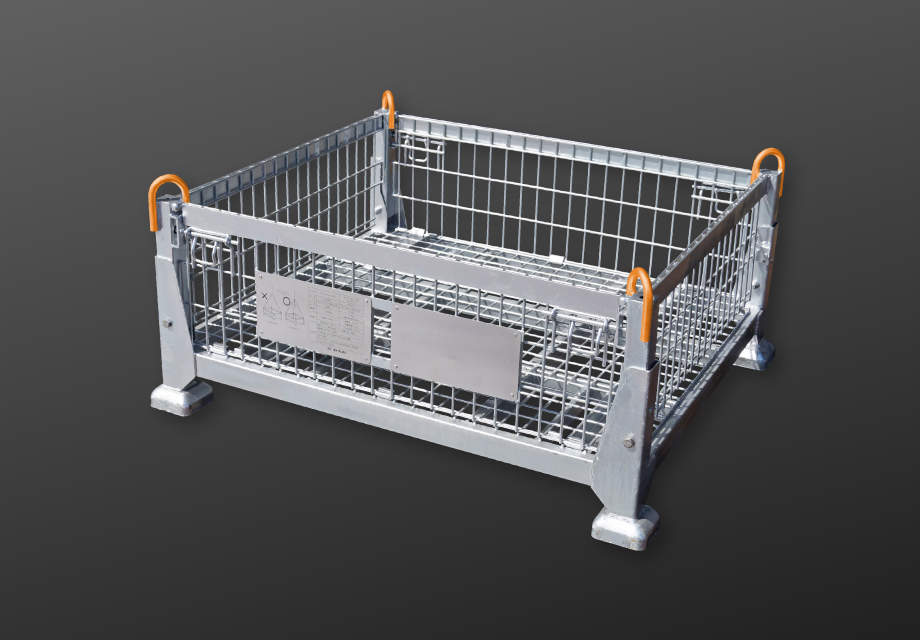

● ボックスパレット350
試験成績書
ボックスパレット350

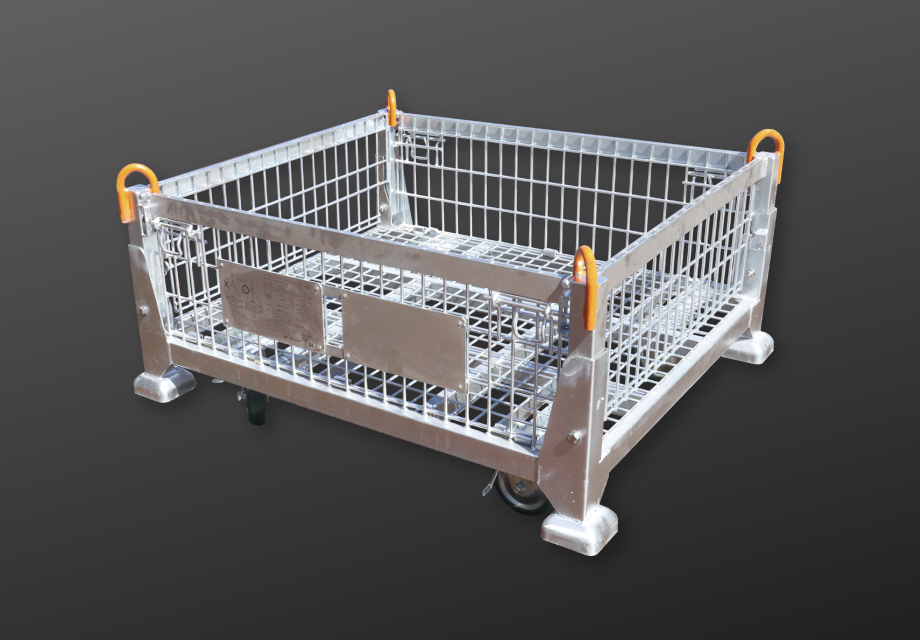

● ボックスパレット350 キャスター付
試験成績書
ボックスパレット350 キャスター付
  • 深さ350mmの浅いタイプ

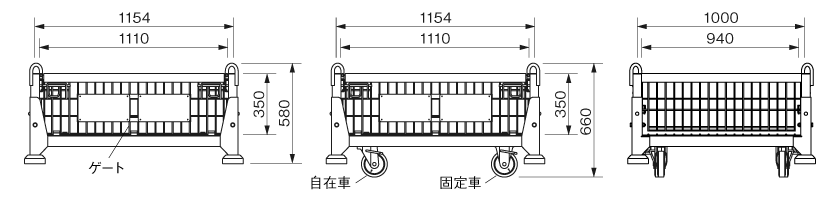

ボックスパレット350 寸法図

名称型式呼び寸法
mm
内寸法
mm
メッシュ
ピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
ボックス
パレット350
PB-L-3501,154×1,000×5801,110×940×350床:50×50
ゲート・左右壁:50×100
1,5004895
ボックス
パレット350
キャスター付
PB-LC-3501,154×1,000×6601,110×940×350
(積み重ね時 290)
床:50×50
ゲート・左右壁:50×100
700
(積み重ね時 350)
2
(積載質量 350kg)
6105

※納期がかかる場合がありますので予めお問い合わせください。
※キャスター付は固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

ボックスパレット

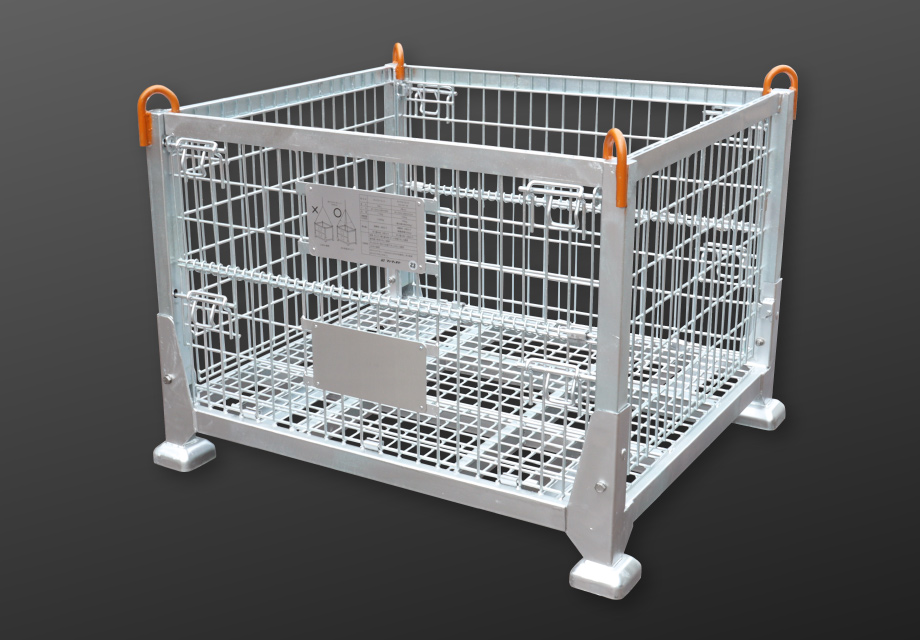

● ボックスパレット
試験成績書
ボックスパレット

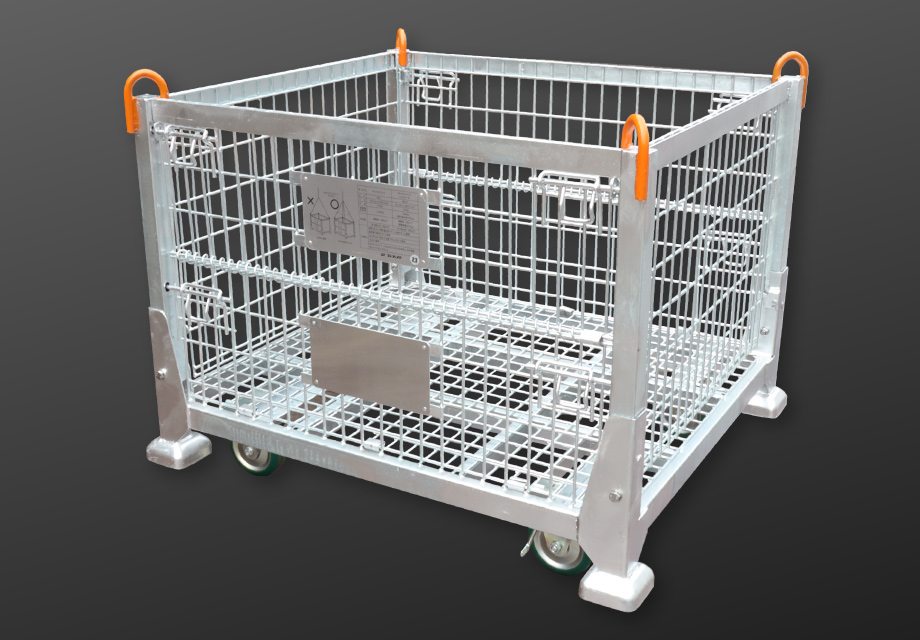

● ボックスパレット キャスター付
試験成績書
ボックスパレット キャスター付

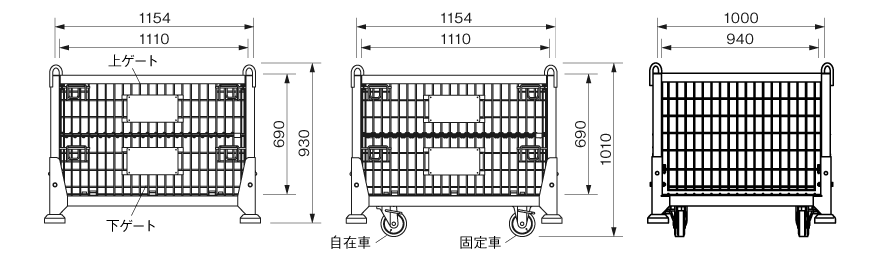

ボックスパレット 寸法図

名称型式呼び寸法
mm
内寸法
mm
メッシュピッチ
mm
最大積載量
kg
最大積み重ね
段数
積載時
最大積み重ね
段数
折畳時
質量
kg
ボックス
パレット
PB-L1,154×1,000×9301,110×940×690床:50×50
ゲート・左右壁:50×100
1,500 *48115
ボックス
パレット
キャスター付
PB-LC1,154×1,000×1,0101,110×940×690
(積み重ね時 630)
床:50×50
ゲート・左右壁:50×100
700
(積み重ね時 350)
2
(積載質量 350kg)
6125

*2022/4/21弊社出荷分より最大積載量が変更となりました。

※納期がかかる場合がありますので予めお問い合わせください。
※キャスター付は固定車を自在車に変更することができます。 (詳細はお問い合わせください。)

※承認図および仕様書はいずれも承認用図面です。
