取扱製品 - 工事用器材
ジャッキ＆ベース
製品紹介
用語説明 - チルト
チルト（tilt）とは傾斜や傾けると言う意味です。
以下の製品「チルト～」はベースが屋根などの斜面に沿って傾き、足場を垂直に設置することができます。
なお、ベースは設置面（屋根材）の保護と滑り防止のためゴムでしっかりとコーティングされております。
注意
- ゴム部分には油脂を付着させないでください。
製品一覧

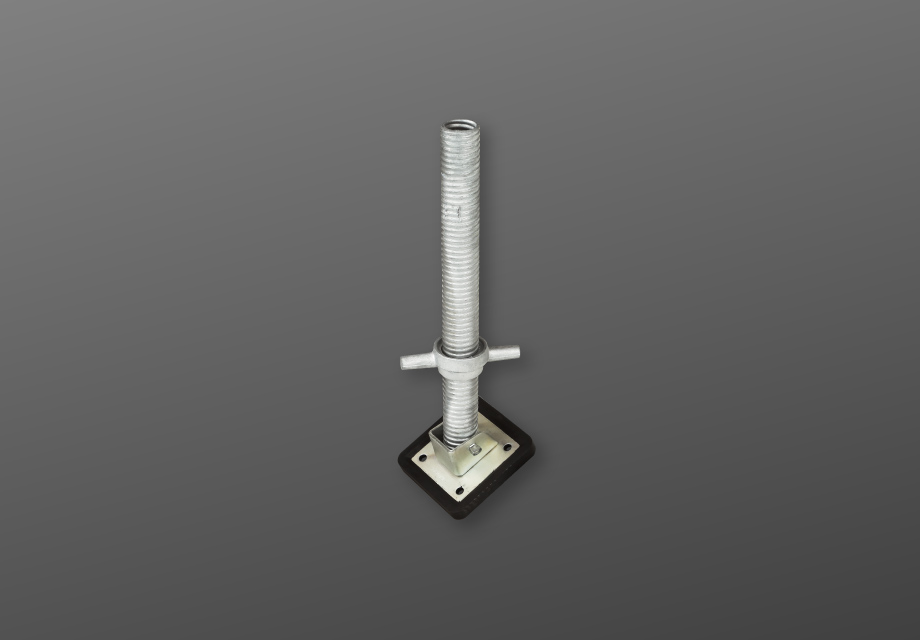

チルトジャッキ (傾斜面用ジャッキベース)
| 型式 | 適用パイプ径 mm | ネジ 径×長さ mm | ベース mm | 許容荷重 kg | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| JT354D | φ42.7/φ48.6 | 35×400 | 130×130×15 | 500 | 3.7 | 5本 |
中空チルトジャッキ (傾斜面用ジャッキベース)
軽くて扱いやすい中空ボルトを使用しています。
| 型式 | 適用パイプ径 mm | ネジ 径×長さ mm | ベース mm | 許容荷重 kg | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| JT344P | φ42.7／φ48.6 | 34×400 | 130×130×15 | 350 | 2.1 | 5本 |
| JT414P | φ48.6 | 41×400 | 130×130×15 | 400 | 2.4 | 5本 |
| JT346P | φ42.7／φ48.6 | 34×600 | 130×130×15 | 350 | 2.5 | 5本 |
| JT416P | φ48.6 | 41×600 | 130×130×15 | 400 | 2.9 | 5本 |
チルトベース (傾斜面用単管ベース)
| 型式 | 適用パイプ径 mm | パイプ 径×長さ mm | ベース mm | 許容荷重 kg | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| TB-J | φ48.6 | 42.7×100 | 130×130×15 | 400 | 1.2 | 10本 |
ジャッキベース
安心してご使用いただける仮設工業会認定品です。
| 型式 | 適用パイプ径 mm | ネジ 径×長さ mm | ベース mm | 許容荷重 kg | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| JB-28 | φ34 | 28×280 | 120×120×6 | 400 | 1.9 | 6本 |
| JB-35 | φ42.7／φ48.6 | 34×380 | 140×140×5.5 | 1,000 | 3.2 | 6本 |
