製品紹介
連結用フックです。
警告
- 身体の確保には使用しないでください。
注意
- 損傷したり、変形したものは使用しないでください。
- 長手方向以外では荷重をかけないでください。
製品一覧
両ねじ
近日発売

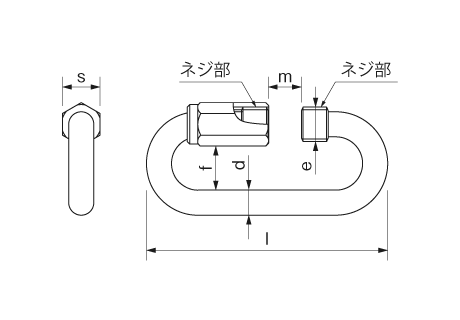

| 型式 | 材料 (仕上) | d×l mm | m mm | e mm | f mm | s mm | 破壊荷重 ／許容荷重 kg | 質量 g | 小箱 入数 | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|---|
| リングキャッチ RC2.5ST | SUS304 (バレル研磨) | 2.5×30.5 | 4.5 | 3 | 7 | 5 | 90 ／15 | 3.5 | 30個 | 30個×10 |
| リングキャッチ RC3ST | SUS304 (バレル研磨) | 3×35 | 5.5 | 3.5 | 8 | 6 | 180 ／30 | 6 | 30個 | 30個×10 |
| リングキャッチ RC4ST | SUS304 (バレル研磨) | 4×42 | 6.5 | 4.5 | 8.5 | 7 | 210 ／35 | 11 | 30個 | 30個×10 |
| リングキャッチ RC5ST | SUS304 (バレル研磨) | 5×52 | 8.5 | 6 | 10.5 | 8 | 480 ／80 | 20 | 20個 | 20個×10 |
| リングキャッチ RC6ST | SUS304 (バレル研磨) | 6×61 | 9.5 | 7 | 12.5 | 9 | 540 ／90 | 33 | 20個 | 20個×10 |
| リングキャッチ RC8ST | SUS304 (バレル研磨) | 8×78 | 10.5 | 9 | 14 | 12 | 1,500 ／250 | 75 | 20個 | 20個×10 |
| リングキャッチ RC9ST | SUS304 (バレル研磨) | 9×85 | 11.5 | 10 | 17 | 13 | 2,700 ／450 | 101 | 10個 | 10個×10 |
| リングキャッチ RC10ST | SUS304 (バレル研磨) | 10×96 | 13 | 11 | 18.5 | 14 | 3,600 ／600 | 138 | 10個 | 10個×10 |
| リングキャッチ RC11ST | SUS304 (バレル研磨) | 11×110 | 14 | 12 | 21 | 14 | 4,200 ／700 | 176 | 10個 | 10個×10 |
| リングキャッチ RC13ST | SUS304 (バレル研磨) | 13×124 | 16 | 14 | 23.5 | 17 | 4,500 ／750 | 285 | 5個 | 5個×10 |
| リングキャッチ RC16ST | SUS304 (バレル研磨) | 16×150 | 19.5 | 20 | 28 | 24 | 9,000 /1,500 | 565 | 5個 | - |
| リングキャッチ RC19ST | SUS304 (バレル研磨) | 19×180 | 23.5 | 22 | 33.5 | 26 | 12,000／2,000 | 915 | 5個 | - |
片ねじ

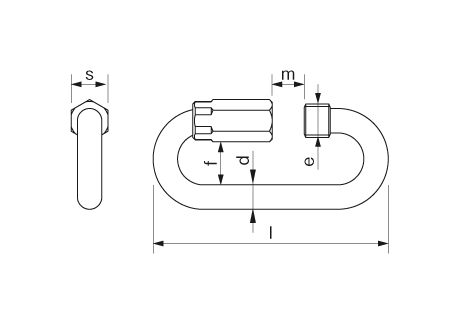

| 型式 | 材料 (仕上) | d×l mm | m mm | e mm | f mm | s mm | 破壊荷重 ／許容荷重 kg | 質量 g | 小箱 入数 | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|---|
| リングキャッチ RC2.5KS | SUS304 (バレル研磨) | 2.5×30.5 | 4.5 | 4 | 7 | 5 | 210 ／35 | 3.5 | 30個 | 30個×10 |
| リングキャッチ RC3KS | SUS304 (バレル研磨) | 3×36 | 5.5 | 5 | 7.5 | 6 | 570 ／95 | 6 | 30個 | 30個×10 |
| リングキャッチ RC4KS | SUS304 (バレル研磨) | 4×43 | 6.5 | 6 | 8.5 | 7 | 660 ／110 | 10.5 | 30個 | 30個×10 |
| リングキャッチ RC5KS | SUS304 (バレル研磨) | 5×54 | 8.5 | 7 | 10 | 8 | 1,080 ／180 | 20 | 20個 | 20個×10 |
| リングキャッチ RC6KS | SUS304 (バレル研磨) | 6×64 | 9.5 | 8 | 12 | 9 | 1,440 ／240 | 33.5 | 20個 | 20個×10 |
| リングキャッチ RC8KS | SUS304 (バレル研磨) | 8×77 | 10.5 | 10 | 14 | 12 | 2,160 ／360 | 73 | 20個 | 20個×10 |
| リングキャッチ RC9KS | SUS304 (バレル研磨) | 9×87 | 11.5 | 12 | 17.5 | 13 | 4,200 ／700 | 101 | 10個 | 10個×10 |
| リングキャッチ RC10KS | SUS304 (バレル研磨) | 10×99 | 13 | 13 | 19 | 14 | 4,560 ／760 | 139 | 10個 | 10個×10 |
| リングキャッチ RC11KS | SUS304 (バレル研磨) | 11×110 | 13.5 | 14 | 20 | 17 | 6,000 ／1,000 | 199 | 10個 | 10個×10 |
| リングキャッチ RC13KS | SUS304 (バレル研磨) | 13×124 | 16 | 16 | 22.5 | 19 | 6,600 ／1,100 | 306 | 5個 | 5個×10 |
製品一覧（生産終了）
鉄 （片ねじ）
～2016.10
※承認図および仕様書はいずれも承認用図面です。
