製品紹介

連結用フックです。

製品のポイント

  • 開口部が広くて使いやすい。

警告

  • 身体の確保には使用しないでください。

注意

  • 損傷したり、変形したものは使用しないでください。
  • 長手方向以外では荷重をかけないでください。
  • ばねの動きが悪くなったら軸部に油をさしてください。

製品一覧

製品画像
● 鉄 6ミリ
試験成績書
● 鉄 8ミリ
試験成績書
● 鉄 10ミリ
試験成績書

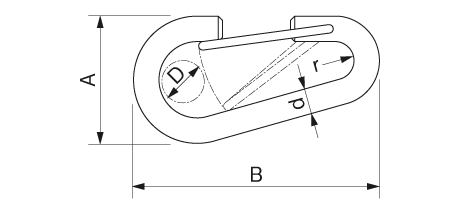

Bリンク 寸法図

名称型式本体材料
(仕上)
スプリングゲート材料d×A×B
mm
r
mm
D
mm
許容荷重
kg
質量
g
小箱
入数
カートン
入数

6ミリ
HJ-6B
(クロメートメッキ)
SUS3046×30×584.510132620個20個×10

8ミリ
HJ-8B
(クロメートメッキ)
SUS3048×40×74614305820個20個×10

10ミリ
HJ-10B
(クロメートメッキ)
SUS30410×50×938174011810個10個×10

ステン

製品画像
● ステン 6ミリ
試験成績書
● ステン 8ミリ
試験成績書
● ステン 10ミリ
試験成績書

Bリンク 寸法図

名称型式本体材料
(仕上)
スプリングゲート材料d×A×B
mm
r
mm
D
mm
許容荷重
kg
質量
g
小箱
入数
カートン
入数
ステン
6ミリ
HJ-6BSSUS304
(バレル研磨)
SUS3046×30×584.510202620個20個×10
ステン
8ミリ
HJ-8BSSUS304
(バレル研磨)
SUS3048×40×74614455820個20個×10
ステン
10ミリ
HJ-10BSSUS304
(バレル研磨)
SUS30410×50×938175511810個10個×10

※承認図および仕様書はいずれも承認用図面です。
