取扱製品 - 落下防止具

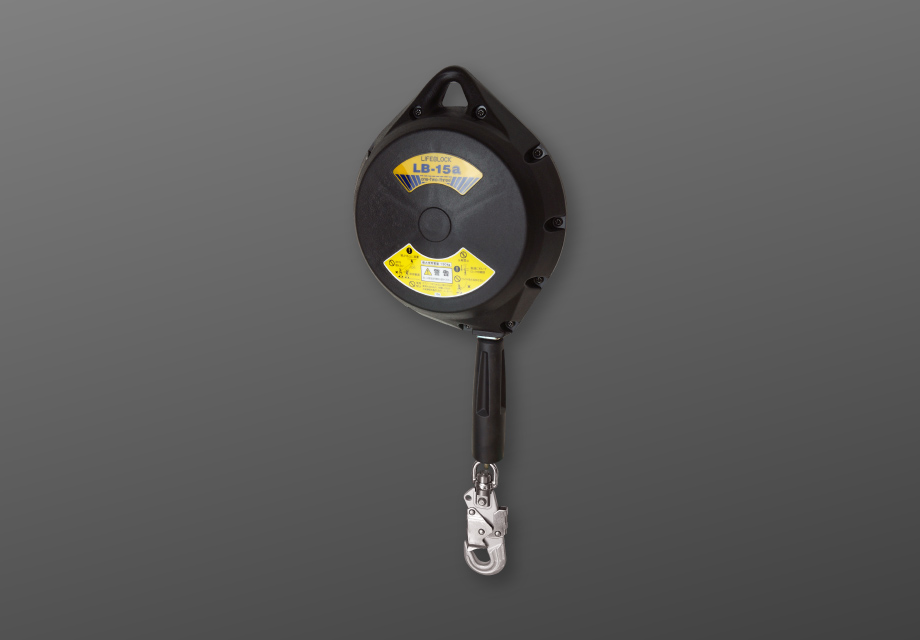

アブソーバ付 ライフブロック®
PAT.
― ショックアブソーバが落下衝撃を吸収 ―
製品紹介
落下の危険がある作業現場で、作業者が落下しても短い落下距離でワイヤロープが停止します。
建設、橋梁、土木、造船、タワー、マンホールなどの工事に最適
製品のポイント
- コイル状のショックアブソーバが落下衝撃を吸収
- 軽くて錆びないガラス繊維強化樹脂ボデー
- 衝撃に強く、内部機構の動作不良が発生しにくい
- 耐疲労性が高く、錆に強いステンレス製ぜんまい
- 錆びにくく、信頼性の高いφ4.76mm航空機用ステンレスワイヤとアルミ合金製フックを採用
- 引き寄せロープ、吊り下げロープ、カラビナまたはシャックルが標準で付属
- 5m～30mまで8タイプ
- 仮設工業会試験済
- 最大使用質量：130kg
警告
- 安全にお使いいただくため、ご使用前に必ず取扱説明書をお読みいただき、必ず3年毎にメーカーの点検を受けてください。
製品一覧
※本体が同一サイズでワイヤ長が違うものは構造上差が無いため、試験成績書が共通となっています。(ワイヤが長い方の成績書を使用)
| 名称 | 型式 | 寸法 A×B×C mm | 寸法 D mm | ワイヤ長さ m | 最大使用 質量 kg | 落下衝撃 荷重* kN | 停止距離* cm | 本体質量 kg | 引き寄せ ロープ m | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|---|

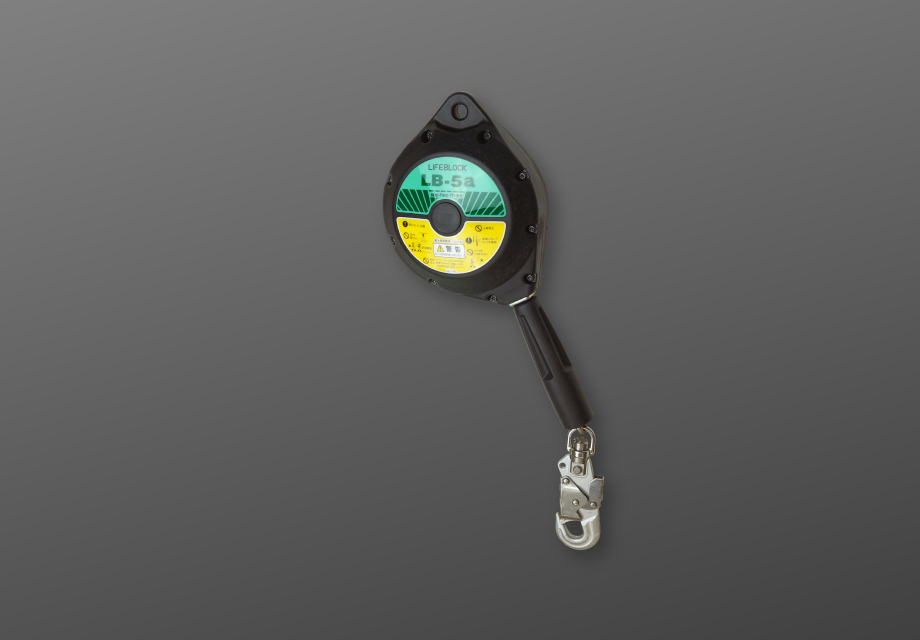

| アブソーバ付 ライフ ブロック 5m | LB-5a | 183×231×89 | φ14 | 5 | 130 | 約 5.0 | 約 120 | 3.8 | 5 | 1セット |
| アブソーバ付 ライフ ブロック 7.5m | LB-7.5a | 183×231×89 | φ14 | 7.5 | 130 | 約 5.0 | 約 120 | 4.0 | 7.5 | 1セット |

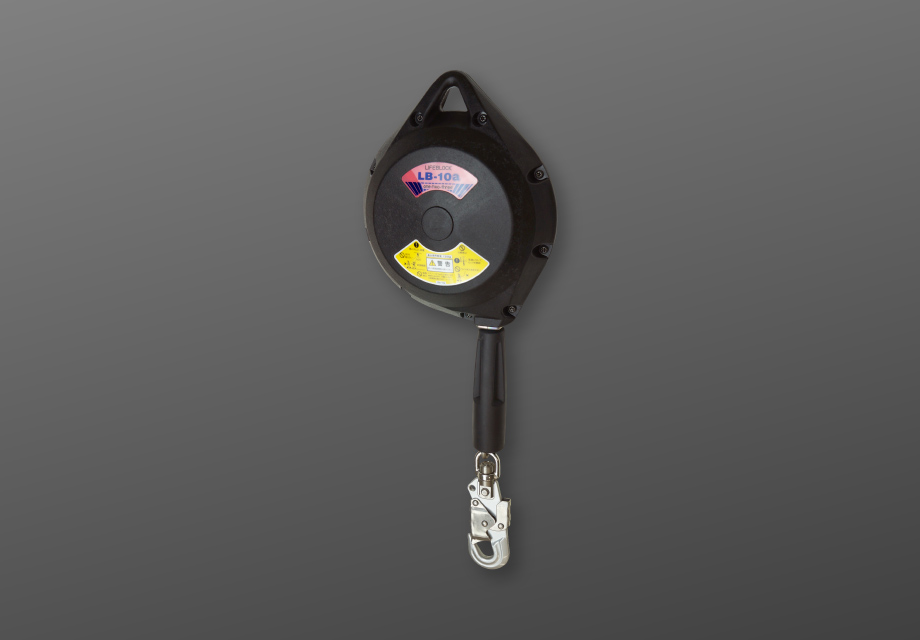

| アブソーバ付 ライフ ブロック 10m | LB-10a | 224×270×97 | φ20 | 10 | 130 | 約 5.0 | 約 120 | 5.1 | 10 | 1セット |

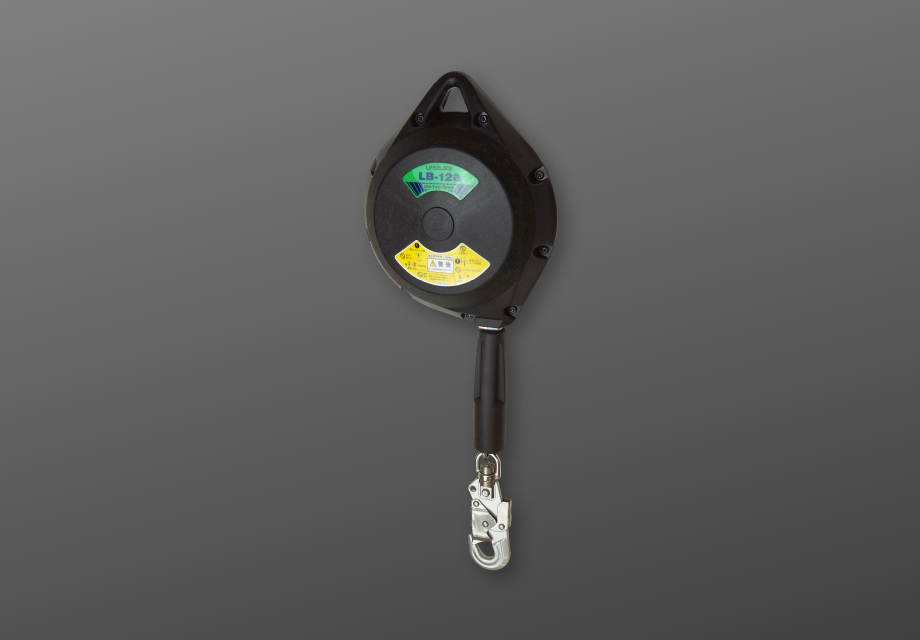

| アブソーバ付 ライフ ブロック 12m | LB-12a | 224×270×97 | φ20 | 12 | 130 | 約 5.0 | 約 120 | 5.4 | 12 | 1セット |
| アブソーバ付 ライフ ブロック 15m | LB-15a | 244×284×107 | φ20 | 15 | 130 | 約 5.0 | 約 120 | 6.6 | 15 | 1セット |
| アブソーバ付 ライフ ブロック 20m | LB-20a | 270×326×119 | φ20 | 20 | 130 | 約 5.0 | 約 120 | 10.3 | 20 | 1セット |
| アブソーバ付 ライフ ブロック 25m | LB-25a | 270×326×119 | φ20 | 25 | 130 | 約 5.0 | 約 120 | 10.8 | 25 | 1セット |
| アブソーバ付 ライフ ブロック 30m | LB-30a | 308×358×137 | φ20 | 30 | 130 | 約 5.0 | 約 120 | 16.7 | 30 | 1セット |
＊安全帯構造指針による試験
ロックの解除方法
ワイヤを急激に巻き取ると、巻取後にロックがかかってしまう場合があります。
万が一、ロックしてしまった場合は以下の方法をお試しください。
※承認図および仕様書はいずれも承認用図面です。
製品Q&A
- ライフブロックはJIS墜落静止用器具 (旧安全帯) の一種ですか？
-
墜落静止用器具ではなく、独立行政法人 産業安全研究所の「安全帯構造指針」の中の「安全帯関連器具のリトラクタ式墜落阻止器具」に該当します。
- 「安全帯構造指針」の認定品ですか？
-
「安全帯構造指針 」を参考に開発していますが、安全帯構造指針に認定制度はありません。
- 屋根の上等に置いて、水平使用できますか？
-
以下の理由から使用できません。
・独立行政法人 産業安全研究所の「安全帯構造指針 」を参考に開発しましたが、安全帯構造指針に水平使用に関する記述が無いので考慮していません。
・同研究所の「安全帯使用指針 (以下使用指針)」に「取り付け位置から鉛直線に対して30度以内の範囲で使用すること」とあるのでそれに準じています。
・屋根の勾配が緩くてゆっくりと滑って落下したような場合、落下の速度が足りずロック機構が作動しない可能性があります。また、屋根材の角等に接触しワイヤが切断される可能性もあります。
