― 頑丈でコンパクト! ―

製品紹介

鉄骨に取り付けて安全ネットの設置にお使いください。

※適応フランジ厚は12~35mmです。(25~50mmフランジ厚にはネットクランプ50をご使用ください。)

製品のポイント

  • 鍛造一体型で、「溶接」や「かしめ」がなく頑丈です。

警告

  • 必ず取扱説明書をお読みください。

注意

  • 締付ボルトは44N・m(450kgf・cm)で締め付けてください。
  • 取り付け時は鉄骨をできるだけ深くくわえてください。
  • 安全ネットの吊綱は構造物にしっかりと結んでください。
  • 隅部で吊綱の結べない場合は必ず2個使用し、柱から15cm以内に取り付けてください。
  • ネットクランプの取り付け間隔は1m以内にしてください。
  • 縁綱を2本のフックに必ず通し、緩みのないようしっかりと張った状態で使用してください。
  • 縁綱を掛ける際はフックに巻き付けないでください。
  • ボルトには絶対に縁綱を掛けないでください。
  • 落下衝撃の加わったもの、目視でわかる変形が生じた物は使用しないでください。

試験データ (於仮設工業会)

ネットクランプ 試験方法

供試体No. 1 2 3
強度 kN
(kgf)
13.5 以上
(1,377 以上)
13.5 以上
(1,377 以上)
13.5 以上
(1,377 以上)

製品一覧

試験成績書

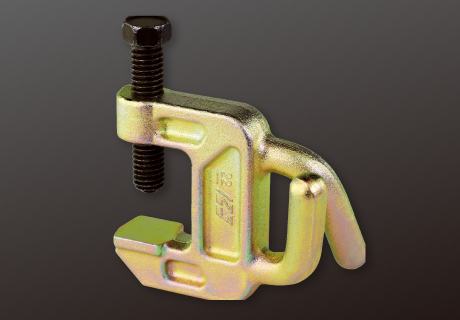

製品画像

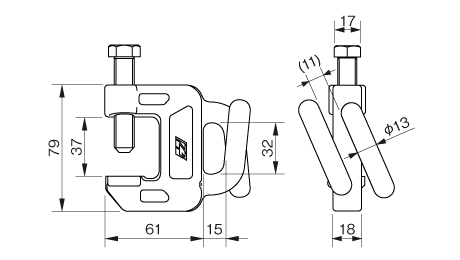

ネットクランプ 寸法図

型式適応フランジ厚
mm
本体材料
(仕上)
ボルト材料質量
g
カートン
入数
NTC12~35SC材
(クロメートメッキ)
クロムモリブデン鋼63030個

※承認図および仕様書はいずれも承認用図面です。
