― 穴寸法とねじが変わり、ねじの十字穴が削れにくくなりました! ―

製品紹介

木造工事用です。
専用ねじ(+)コーススレッド・ナベ4.2×45または丸木ネジ(+)4.1×45を2本で取り付け、安全ネットを設置します。(ネジ穴径はφ4.6)

※ドライバー/ビットは(+)No.2をご使用ください。
※取付間隔は1m(3尺)以下にしてください。
※インパクトドライバー使用時はネジの破損に気をつけてください。
※変形したもの、著しくサビたもの、衝撃のかかったものは使用しないでください。
※安全ネットの吊綱は構造物にしっかりと結んでください。

製品のポイント

  • 予め地上で桁に取り付けておけます。
  • 床パネル工法に使えます。
  • 使用後は邪魔にならないので天井裏に残したままにできます。

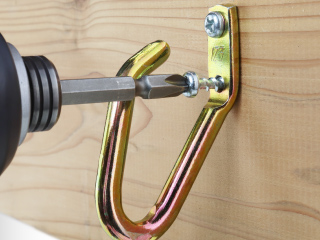

  • 電動ドライバーで取り付け可能
  • 専用ねじは十字穴が削れにくくなりました。

ネットフック7 電動ドライバー

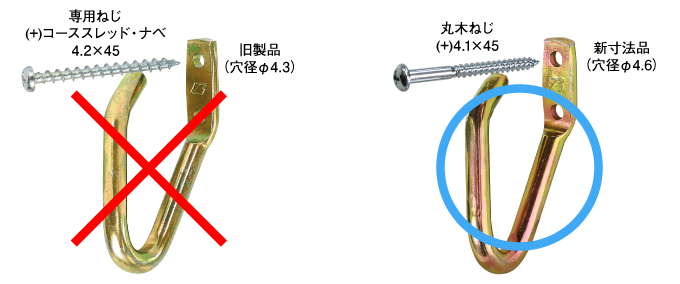

※ 旧製品(穴径φ4.3)に専用ねじは通りません。(旧丸木ねじは穴径φ4.6の現行製品でも使用できます。)

ネットフック7 ねじ組み合わせ注意



社内試験データ

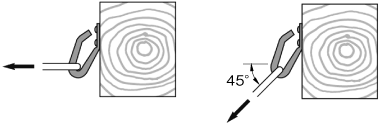

ネットフック7 試験方法

引張方向 最大荷重
kg
備考
水平 310 上ねじ破断
下ねじ抜け
45° 455

製品一覧

試験成績書
● ネットフック7
ネットフック7
● ネットフック7 専用ねじ付
ネットフック7 専用ねじ付
● 専用ねじ (+)コーススレッド・ナベ4.2×45
専用ねじ (+)コーススレッド・ナベ4.2×45

ネットフック7 寸法図

名称型式重量
g
カートン
入数
ネットフック7 NTF7B 38100個
ネットフック7 専用ねじ付 NTF7B-V 38
専用ねじ:3
100個
専用ねじ:200本
専用ねじ
(+)コーススレッド・ナベ4.2×45
NTF7B-M 3200本

※ネットは別途お求めください。

製品一覧(生産終了)

※在庫限りとなります。

試験成績書
● ネットフック7 (穴径φ4.3)
ネットフック7 (穴径φ4.3)
● ネットフック7 木ねじ付
ネットフック7 木ねじ付
● 丸木ねじ(+) 4.1×45
丸木ねじ(+) 4.1×45

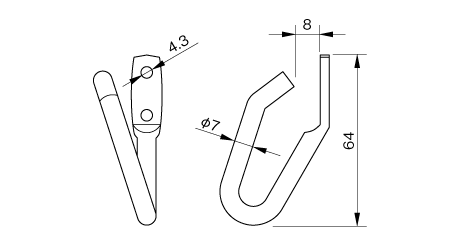

ネットフック7 寸法図

名称型式重量
g
カートン
入数
ネットフック7 NTF7 38100個
ネットフック7 木ねじ付 NTF7-V 38
木ねじ:4
100個
木ねじ:200本
丸木ねじ(+) 4.1×45 NTF7-M 4200本

※承認図および仕様書はいずれも承認用図面です。
