製品紹介
単管、ワイヤー、シートとともに、建設現場の養生にお使いください。
ワイヤーを張り終えてからシートを吊り下げてください。
※クランプのナットは34N・m（350kgf・cm）で締め付けてください。
※張力2.5kN（250kgf）以下でご使用ください。
巻取機の使い方
巻軸の穴にワイヤーを通し矢印の六角部にレンチをかけて巻き取ります。
ワイヤーが抜けて巻き取れないときは、ワイヤーを巻軸の2つの穴にU字状に入れてください。
ワイヤーの緩め方
- レンチを矢印方向に少し回したまま
- ストッパーを押し上げると噛み合いが外れワイヤーが緩みます。
製品のポイント
- クランプはいずれもφ48.6/φ42.7兼用
- 適応ワイヤー径：6mm以下
製品一覧
巻取機セット
● 巻取機
● コーナーハンガー
| 名称 | 型式 | 質量 g | 1セット | カートン 入数 |
|---|---|---|---|---|
| 巻取機セット | WS-KS | 巻取機：867 コーナーハンガー：496 | 巻取機：2個 コーナーハンガー：2個 | 1セット |
| 名称 | 型式 | 質量 g | 出荷単位 |
|---|---|---|---|
| 巻取機 | WS-K | 867 | 1個 |
| コーナーハンガー | WS-C | 496 | 1個 |
中間ハンガー
| 名称 | 型式 | 質量 g | カートン 入数 |
|---|---|---|---|

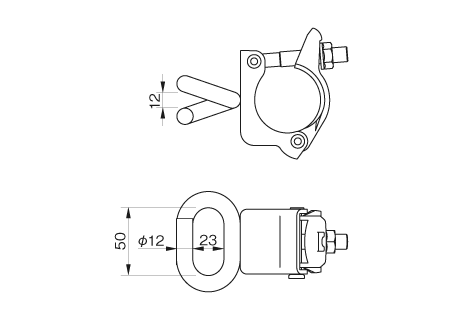

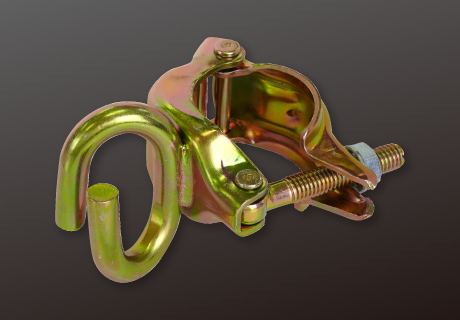

| 中間ハンガー | WS-M | 523 | 10個 |
※単管パイプ・ワイヤー（φ6以下）・シートは別途お求めください。
※承認図および仕様書はいずれも承認用図面です。
製品Q&A
- 舞台の幕のようにハンドル操作で開閉できますか？
-
ワイヤをピンと張るために巻き取る道具なので、開閉はできません。
- 張るワイヤの長さに制約はありますか？
-
ワイヤの長さに制約は無いですが、ワイヤを支える支柱の間隔が長くなるほどワイヤとシートが垂れ下がることから、適当な間隔で支柱を配置する必要があります。
- どの位の径のワイヤを何mくらい巻き取れますか？
-
φ4.76ワイヤの場合は2m程度巻き取りが可能です。その他の径／長さに関しては試験を行っていないため不明です。
