ローリングタワー
製品紹介
土木建築工事から航空機などの組立、補修工事まで幅広い用途にお使いいただけます。
製品のポイント
- 許容荷重：250kg
- 建枠は差し込むだけで自動ロックのできるオートロックジョイント付
注意
- 必ず取扱説明書をお読みください。
- 4段以上でのご使用の場合は倒壊の恐れがあるので必ずアウトリガー(オプション)を設置してください。
警告
- 組立式足場の組立、解体、変更等の作業に係わる業務には、特別教育の受講が必要です。
- 床高さ5ｍ以上の構造の足場の組立、解体、変更等の作業は「足場の組立て等作業主任者」の指揮監督が必要です。
製品一覧

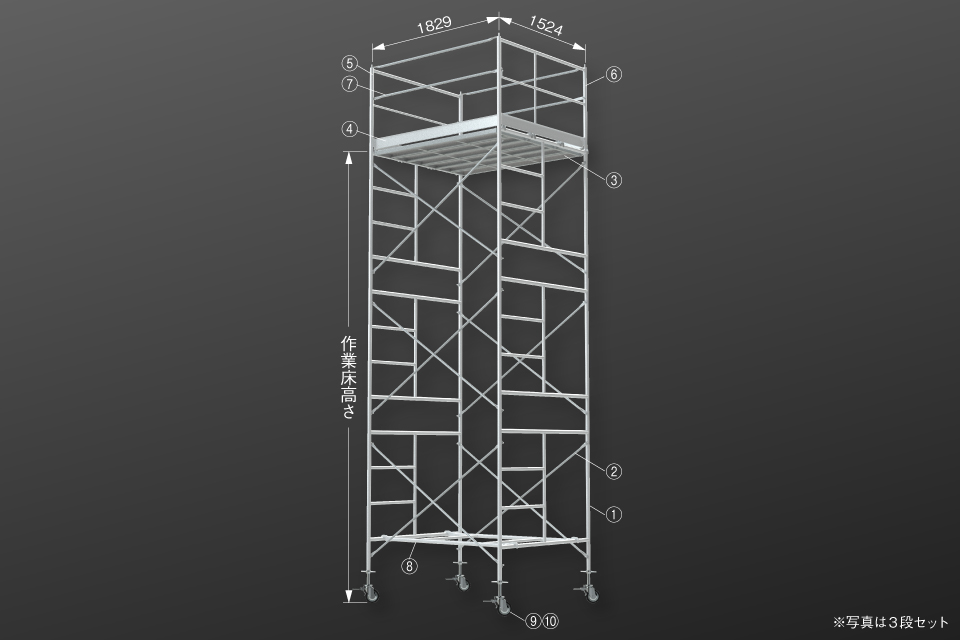

ローリングタワー
| 名称 | 1段セット | 2段セット | 3段セット | 4段セット | 5段セット | 6段セット |
| 型式 | RTS-1 | RTS-2 | RTS-3 | RTS-4 | RTS-5 | RTS-6 |
| 作業床高さ m | 1.8～1.9 | 3.35～3.45 | 4.9～5.0 | 6.5～6.6 | 8.05～8.15 | 9.6～9.7 |
| 作業床寸法 mm | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 |
| 部材 | 使用数 | |||||
| ① 建枠 (オートロックジョイント付) |
2 | 4 | 6 | 8 | 10 | 12 |
| ② 筋かい | 2 | 4 | 6 | 8 | 10 | 12 |
| ③ 鋼製足場板 | 3 | 3 | 3 | 3 | 3 | 3 |
| ④ 幅木 | 2 | 2 | 2 | 2 | 2 | 2 |
| ⑤ 手すり枠 | 1 | 1 | 1 | 1 | 1 | 1 |
| ⑥ 手すり枠 (扉付) |
1 | 1 | 1 | 1 | 1 | 1 |
| ⑦ 手すり | 4 | 4 | 4 | 4 | 4 | 4 |
| ⑧ 布枠 | – | – | 1 | 2 | 2 | 2 |
|
⑨ キャスタージャッキ JC635
|
4 | 4 | 4 | 4 | – | – |
| ⑩ キャスタージャッキ JC835 | – | – | – | – | 4 | 4 |
| セット質量 kg | 144 | 188 | 244 | 300 | 351 | 394 |

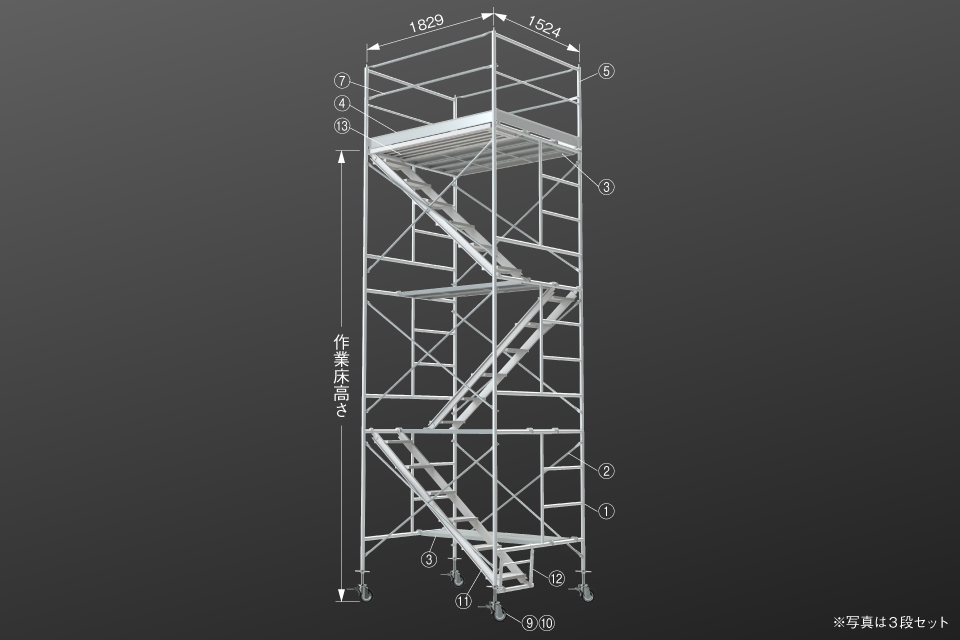

内階段式ローリングタワー
- 内側から安全に昇降できます。
| 名称 | 1段セット | 2段セット | 3段セット | 4段セット | 5段セット | 6段セット |
| 型式 | URTS-1 | URTS-2 | URTS-3 | URTS-4 | URTS-5 | URTS-6 |
| 作業床高さ m | 1.8～1.9 | 3.35～3.45 | 4.9～5.0 | 6.5～6.6 | 8.05～8.15 | 9.6～9.7 |
| 作業床寸法 mm | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 | 1,829×1,500 |
| 部材 | 使用数 | |||||
| ① 建枠 (オートロックジョイント付) |
2 | 4 | 6 | 8 | 10 | 12 |
| ② 筋かい | 2 | 4 | 6 | 8 | 10 | 12 |
| ③ 鋼製足場板 | 3 | 4 | 5 | 6 | 7 | 8 |
| ④ 幅木 | 2 | 2 | 2 | 2 | 2 | 2 |
| ⑤ 手すり枠 | 2 | 2 | 2 | 2 | 2 | 2 |
| ⑦ 手すり | 4 | 4 | 4 | 4 | 4 | 4 |
|
⑨ キャスタージャッキ JC635
|
4 | 4 | 4 | 4 | – | – |
| ⑩ キャスタージャッキ JC835 | – | – | – | – | 4 | 4 |
| ⑪ 階段枠 (アルミ) |
1 | 2 | 3 | 4 | 5 | 6 |
| ⑫ 階段枠吊下げ材 | 1 | 1 | 1 | 1 | 1 | 1 |
| ⑬ 開閉式足場板 (アルミ) |
1 | 1 | 1 | 1 | 1 | 1 |
| セット質量 kg | 169 | 238 | 307 | 376 | 451 | 520 |
部材

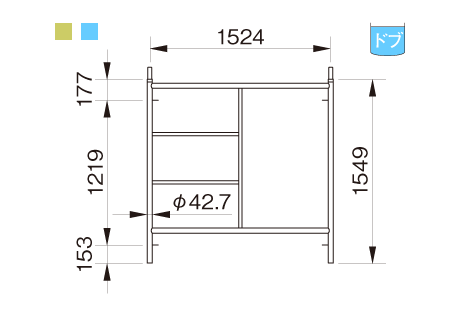

● ① 建枠(オートロックジョイント付)

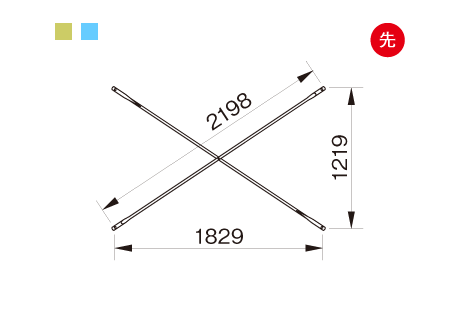

● ② 筋かい

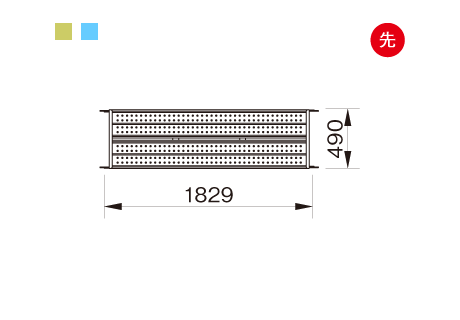

● ③ 鋼製足場板

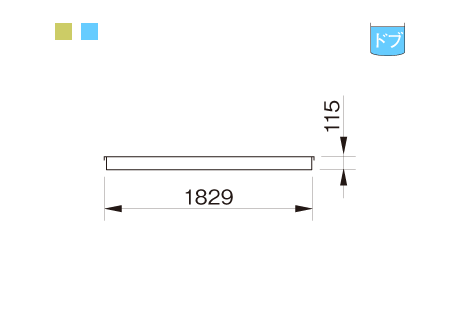

● ④ 幅木

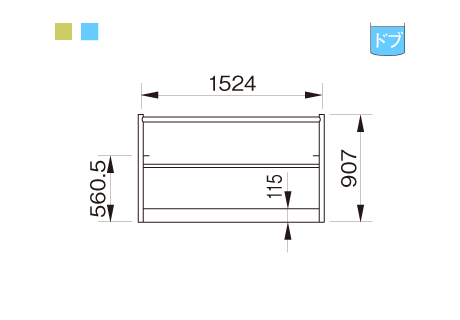

● ⑤ 手すり枠

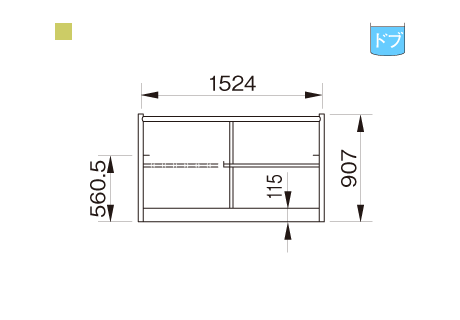

● ⑥ 手すり枠 (扉付)

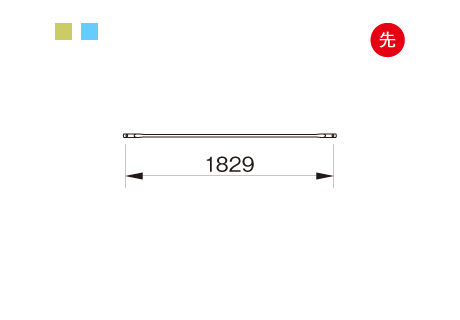

● ⑦ 手すり

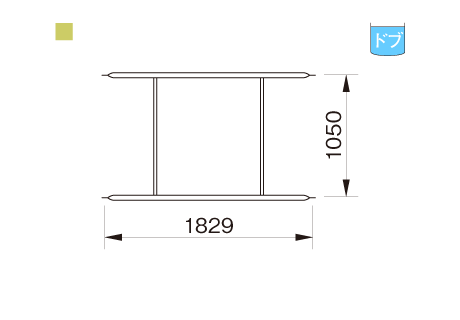

● ⑧ 布枠

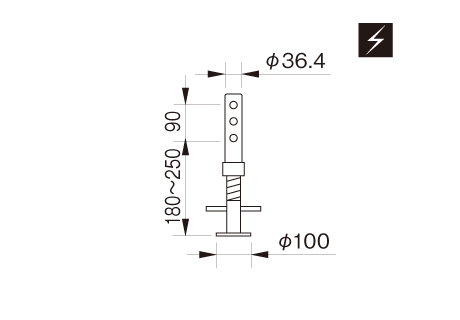

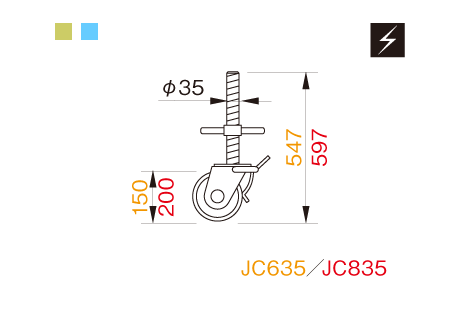

● ⑨⑩ キャスタージャッキ

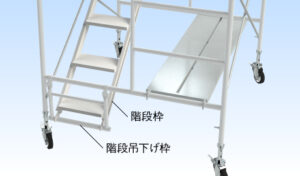

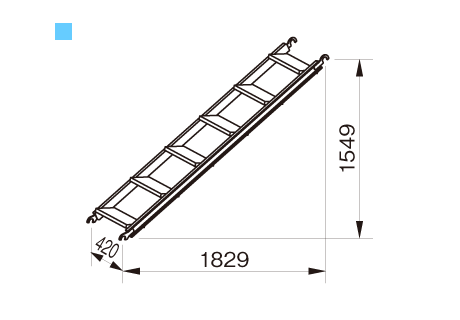

● ⑪ 階段枠 (アルミ)

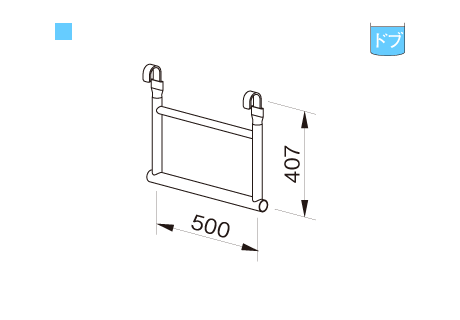

● ⑫ 階段枠吊下げ材

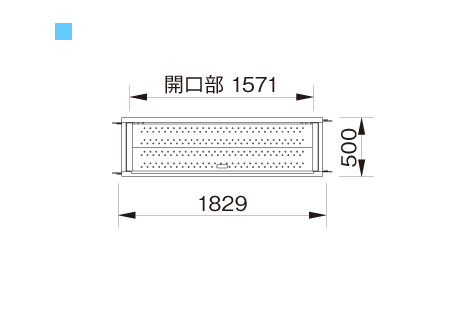

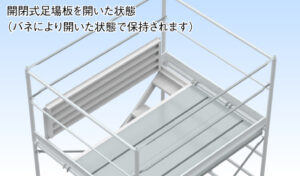

● ⑬ 開閉式足場板 (アルミ)

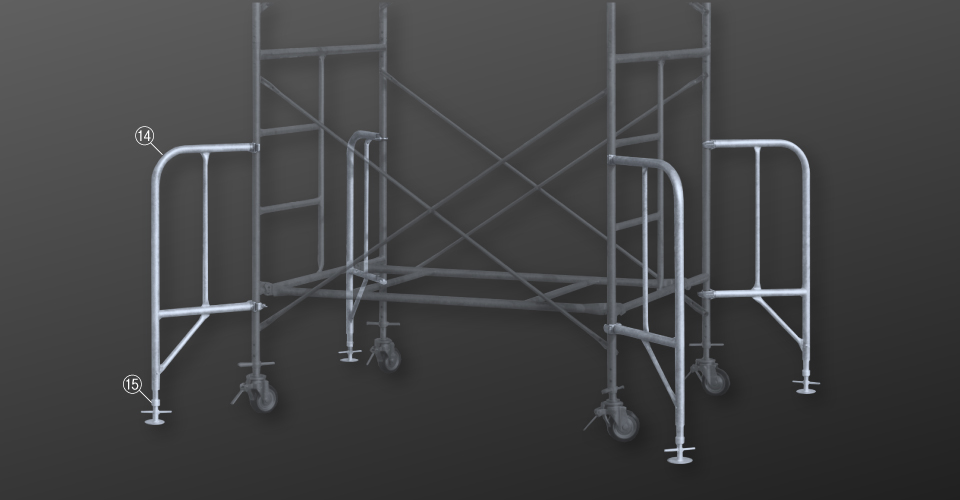

アウトリガーセット (オプション)

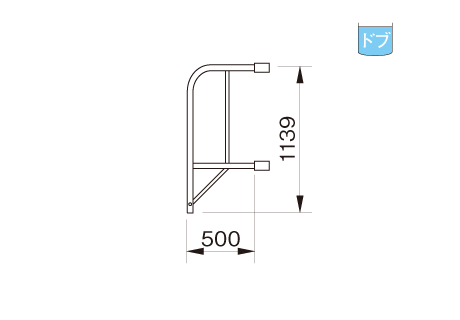

● ⑭ 控え枠 (クランプ付)
● ⑮ 伸縮ジャッキ (リベット付)
| 型式 | RTS-OR |
|
部材 |
使用数 |
| ⑭ 控枠 (クランプ付) | 4 |
| ⑮ 伸縮ジャッキ (リベット付) | 4 |
| セット質量 kg | 33.6 |
単品部材
| 名称 | 型式 | 質量 kg |
|---|---|---|
① 建枠 (オートロックジョイント付) | FT-1515AZ | 17.7 |
② 筋かい | FX-1812P | 4.0 |
③ 鋼製足場板 | FSH-1805A | 15.0 |
④ 幅木 | FH-18Z | 2.7 |
⑤ 手すり枠 | FPR-15Z | 10.6 |
⑥ 手すり枠 (扉付) | FPR-15DZ | 11.7 |
⑦ 手すり | FGR-18N | 1.8 |
⑧ 布枠 | FH-1810Z | 13.0 |
⑨ キャスタージャッキ JC635 | JC635 | 5.2 |
⑩ キャスタージャッキ JC835 | JC835 | 6.9 |
⑪ 階段枠 (アルミ) | FNK-15AL | 10.5 |
⑫ 階段枠吊下げ材 | RTKF | 2.5 |
⑬ 開閉式足場板 (アルミ) | STKR-F1850 | 13.0 |
⑭ 控枠 (クランプ付) | ST-508AZ | 6.7 |
⑮ 伸縮ジャッキ (リベット付) | EJ-32 | 1.7 |
※③鋼製足場板、⑤手すり枠、⑪階段枠、⑫階段枠吊下げ材、⑬開閉式足場板を追加購入いただければ、お手持ちのローリングタワーを内階段式に変更できます。（他社製品との混用はできません。）
